結構及適用范圍

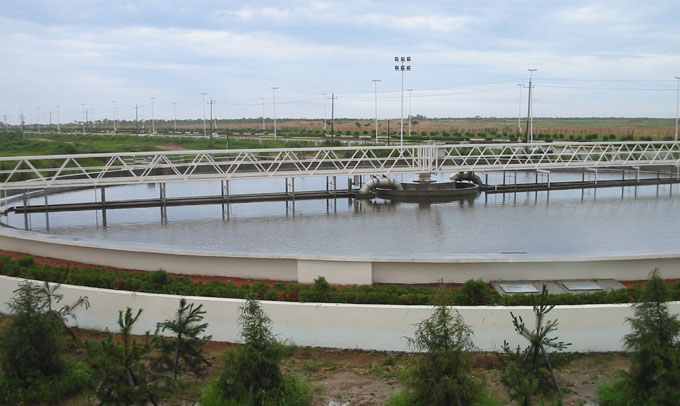

　　SZG型雙周邊傳動刮泥機主要由工作橋、中心支座、刮板桁架、驅動裝置、穩流筒、浮渣斗、撇渣板、刮泥板、集電裝置、電控系統等部件組成。該設備廣泛適用于大中型幅流式沉淀池污泥的刮集和排除。結構為中心支墩、雙周邊傳動，設有浮渣排除裝置。

工作原理

　　SZG型雙周邊傳動刮泥機在動力裝置的驅動下，刮板桁架和刮泥板裝置圍繞中心支座緩慢旋轉，將沉淀于池底的污泥向中心集泥坑刮集，通過池內水位壓力差將泥斗的污泥排出池外，同時撇渣板將浮渣撇至浮渣斗內，經浮渣斗自動沖水將浮渣排出池外。

性能特點

　　1、 工作橋結構新穎獨特、外形美觀、迎風阻力小、抗扭。
　　2、 驅動機構采用先進可靠的減速機、效率高、能耗低、安裝對中方便、可靠性高。
　　3、 水下部分獨特的刮板設計，刮泥阻力小，刮集效果好，大大降低能耗。

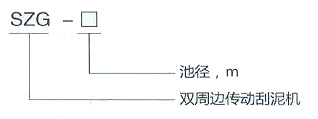

型號說明

說明

　　1、池深H1和池徑D為刮泥機運行所要求的凈尺寸。施工時視施工方法、尺寸精度保證措施，待設備安裝后，可留有余量，再進行找平。
　　2、所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
　　3、出水堰槽、出水口、浮渣排出管方位及形式，可根據水處理工藝要求作適當變更。
　　4、預埋螺栓外露部分為全螺紋。
　　5、訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣斗配套件的需要情況。
